Теплоаккумулятори в системі опалення

Теплоаккумулятори в системі опалення

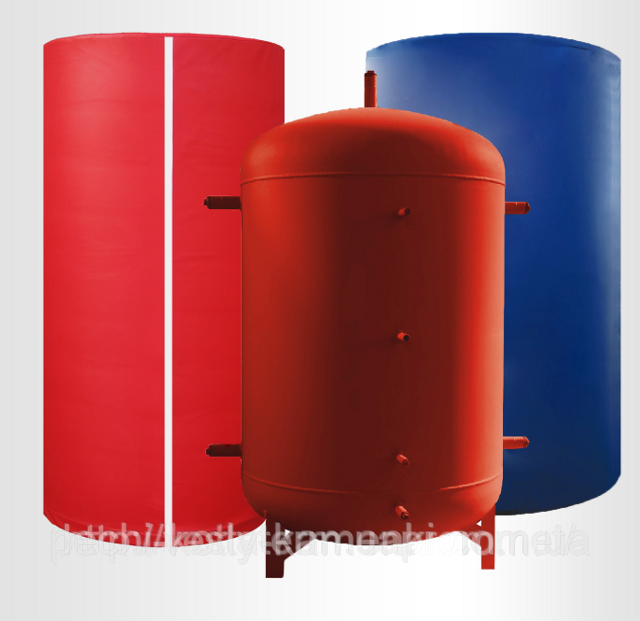

Теплоакумулятор – це герметичний сталевий ізольований бак з чорної сталі, що має патрубки (два верхніх і два нижніх (рис.1) для підключення джерела і споживача тепла. Теплоакумулятор, або як його ще називають буферна ємність, служить для акумулювання надлишкової енергії, яку виділяє джерело тепла, то є котел в системі опалення.

Розглянемо роботу теплоаккумулятора в системі опалення з використанням твердопаливного котла. Якщо ваш котел працює в режимі оптимального горіння, тобто – на повну потужність від моменту завантаження палива до моменту повного згоряння, то це дає максимальний ефект. Отримане тепло потрапляє в систему опалення. Але, що робити, якщо система опалення «не потребує» в такій кількості тепла? Для цього і існують баки-акумулятори. Вони накопичують надлишкове тепло і при необхідності подають його в систему опалення. За рахунок цього економиться паливо, збільшується час роботи котла, без втручання людини і зменшуються витрати на опалення.

Принцип роботи теплоаккумулятора заснований на використанні високій теплоємності води. До верхнього патрубка бака підключається подає гарячу воду трубопровід котла (1 на рис.1), до нижнього патрубка - відвідний холодну воду з бака (3 на рис.1), за допомогою циркуляційного насоса (5 на рис.1). Те, є гаряча вода з котла подається в бак, а холодна з бака повертається в котел. Насос буде відбирати з нижньої частини бака холодну воду до тих пір, поки весь бак не буде заповнений гарячою водою. А за рахунок теплоізоляції самого бака пенополиуританом, гаряча вода довго не остигає в баку, що подовжує час роботи системи опалення на аккумулированном теплі. Чим більше обсяг бака і потужність системи опалення, тим це час довше. Обсяг бака потрібно підібрати так, щоб його вистачило для акумуляції тепла, що виділяється при згорянні разового завантаження палива.

Ко второму нижнему патрубку бака подключается обратный трубопровод уже системы отопления (4 на рис.1), опять-таки, с помощью насоса (6 на рис.1) холодная вода из системы отопления подается в бак. Так, как холодная вода тяжелее горячей, то она остается внизу и при большем наполнении ею бака – вытесняет горячую воду наверх в подающий трубопровод системы отопления (подключен ко второму верхнему патрубку – 2 на рис.1). Поэтому пока холодная вода не заполнит весь объём бака, в систему отопления будет поступать горячая вода.



Как работает теплоаккумулятор?



Теплоаккумуляторы выпускаются с термоизоляцией и без нее.  В зависимости от модели, баки комплектуются одним или несколькими встроенными змеевиками-теплообменниками из черной стали. Также выпускаются теплоаккумуляторы с вмонтированным резервуаром для воды (внутренним бойлером из нержавеющей хром-никелевой стали) для обеспечения горячего водоснабжения. Возможны разные варианты размещения патрубков бака. Если не спускать воду и не допускать проникновения воздуха в систему, то срок службы практически неограничен. Всі буферні ємності випробувані на міцність і герметичність методом пневматичного випробування при тиску 0,45 МПА – 4,5 атм.
